جرثقیل سقفی زنجیری

جرثقیل سقفی زنجیری chain hoist هم در نوع برقی و هم در نوع دستی به بازار عرضه می شود. این ابزار حمل بار در ظرفیت وزنی 1 الی 25 تن برای کاربری در محیط های کارگاهی و کارخانه ای مورد استفاده قرار می گیرد. بازرگانی لیفتینگ مارکت وارد کننده انواع جرثقیل زنجیری بصورت برقی از 1 الی 10 تن و بصورت دستی تا 25 تن بصورت نو و استوک در ایران است.

اتصال این ماشین حمل بار بصورت سقفی انجام شده بدین معنا که برای اتصال و کاربری نیاز به یک تکیه گاه سقفی دارد. از دو نوع اتصال قلاب و ریل برای حرکت chain hoist استفاده می شود. نوع قلاب از جرثقیل زنجیری را به دو کاره و نوع ریلی آن را به چهار کاره می شناسند. جرثقیل سقفی زنجیری قابلیت لیفتینگ بار تا ارتفاع 3.5 متر بصورت معمول و ارتفاع حداکثر 6 متر را دارد. از معتبر ترین برند های تولید کننده این ابزار صنعتی حمل بار برند کیتو KITO محصول کشور ژاپن، برند دماگ DEMAG محصول کشور آلمان و برند CM آمریکا می باشند.

مزایای استفاده از جرثقیل زنجیری

جرثقیل سقفی زنجیری یکی از پرکاربردترین تجهیزات در صنایع سنگین و نیمه‌ سنگین است که به دلیل طراحی مستحکم و عملکرد قابل اعتماد، در جابه‌جایی بارهای سنگین استفاده می‌شود. این نوع جرثقیل با استفاده از زنجیرهای فولادی باکیفیت، قابلیت تحمل وزن‌های بالا را دارد و در مقایسه با مدل‌های سیم‌بکسلی، نیاز به تعمیر و نگهداری کمتری دارد. همچنین، جرثقیل زنجیری در محیط‌های با دمای بالا یا شرایط سخت کاری، عملکرد بهتری از خود نشان می‌دهد و طول عمر بالاتری دارد.

یکی از مهم‌ترین مزایای جرثقیل سقفی زنجیری، دقت بالا در کنترل بار است. این سیستم به اپراتور اجازه می‌دهد با کمترین تلاطم، بار را به آرامی و با دقت میلی‌متری جابه‌جا کند که این ویژگی در صنایعی مانند خودروسازی و فولاد بسیار حیاتی است. همچنین، طراحی فشرده و سبک‌وزن آن، نصب و راه‌اندازی را آسان می‌کند و فضای کمتری اشغال می‌نماید. این جرثقیل‌ها معمولاً در دو نوع دستی و برقی عرضه می‌شوند که مدل‌های برقی آن با قابلیت کنترل از راه دور، ایمنی و راحتی کار را افزایش می‌دهند.

از نظر ایمنی، جرثقیل‌های زنجیری دارای مکانیزم ترمز قوی هستند که از لغزش ناگهانی بار جلوگیری می‌کنند. همچنین، زنجیرهای فولادی مقاوم در برابر سایش و پارگی، خطر گسیختگی را کاهش می‌دهند. این سیستم‌ها معمولاً مجهز به حفاظت اضافه‌بار هستند که در صورت بارگیری فراتر از وزن مجاز، به طور خودکار قطع می‌شوند. این ویژگی‌ها باعث شده جرثقیل سقفی زنجیری گزینه‌ای ایده‌آل برای کارگاه‌ها، انبارها و خطوط تولید باشد.

• مقاومت بالا در برابر بارهای سنگین و شرایط سخت کاری
• کاهش هزینه‌های تعمیر و نگهداری به دلیل ساختار ساده و بادوام
• دقت بالا در جابه‌جایی بار با کمترین نوسان
• امکان استفاده در محیط‌های با دمای بالا و شرایط نامتعادل
• سیستم ترمز ایمن و قابلیت حفاظت در برابر اضافه‌بار
• انعطاف‌پذیری در نصب و راه‌اندازی با مدل‌های دستی و برقی

بررسی عملکرد و مقایسه جرثقیل زنجیری از نوع دستی و برقی

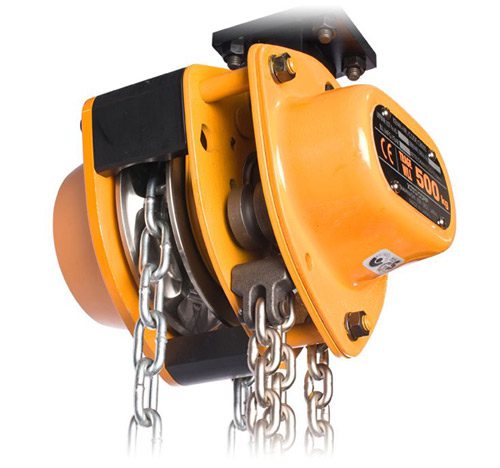

جرثقیل زنجیری دستی (Chain Block) با استفاده از نیروی انسانی و مکانیزم چرخ دنده‌ای عمل می‌کند و برای جابجایی بارهای متوسط در محیط‌هایی با دسترسی محدود به برق ایده‌آل است. این مدل نیازی به منبع انرژی خارجی ندارد و با قابلیت تنظیم دقیق، امکان کنترل دستی بار را فراهم می‌کند. از آنجایی که ساختار ساده‌ای دارد، تعمیر و نگهداری آن آسان و مقرون‌ به‌ صرفه است. با این حال، سرعت عملیاتی آن پایین بوده و برای بارهای بسیار سنگین یا استفاده مداوم مناسب نیست.

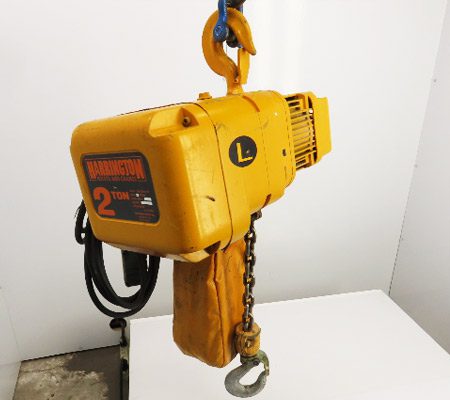

در مقابل، جرثقیل زنجیری برقی (Electric Chain Hoist) با بهره‌گیری از موتور الکتریکی، سرعت و راندمان بالاتری در جابجایی بارهای سنگین ارائه می‌دهد. این مدل برای خطوط تولید صنعتی، انبارهای بزرگ و کارگاه‌ هایی که نیاز به جابجایی مکرر بار دارند، گزینه بهتری محسوب می‌شود. کنترل‌ پذیری دقیق‌تر، کاهش خستگی اپراتور و قابلیت نصب سیستم‌های ایمنی پیشرفته مانند محدودکننده‌های بار و حرکت از مزایای کلیدی این نوع جرثقیل زنجیری است. البته هزینه اولیه و نیاز به تعمیرات تخصصی در مقایسه با مدل دستی بیشتر است.

انتخاب بین این دو نوع جرثقیل به نیازهای عملیاتی، بودجه و شرایط محیطی بستگی دارد. مدل‌های دستی برای کاربردهای سبک‌تر، موقت یا محیط‌های بدون دسترسی به برق مناسب هستند، در حالی که مدل‌های برقی برای استفاده‌های سنگین و مداوم گزینه بهینه‌تری محسوب می‌شوند. اگر ایمنی، سرعت و کاهش نیروی انسانی اولویت داشته باشد، جرثقیل برقی توجیه اقتصادی بیشتری دارد. با این حال، در پروژه‌های کوچک یا مواقعی که هزینه‌های نگهداری باید حداقل باشد، مدل دستی می‌تواند انتخاب منطقی‌ تری باشد. هر دو نوع در صورت استفاده صحیح، دوام و کارایی قابل‌ توجهی دارند و بسته به نیاز صنعت می‌توانند مکمل یکدیگر عمل کنند. لازم به ذکر است که قیمت خرید این دو نوع جرثقیل کاملا متفاوت بوده و نمونه های الکتریکی تا چند برابر قیمت بالاتری نسبت به نمونه های دستی دارند.

فاکتور های موثر بر قیمت

مانند دیگر تجهیزات صنعتی جرثقیل زنجیری نیز حتی در یک نوع خاص می تواند قیمت متفاوتی داشته باشد. از مهمترین فاکتور های تاثیر گذار بر قیمت خرید این ابزار صنعتی برند تولید کننده است. از نظر کاربران برند و کشور تولید کننده ابزار حمل بار معرف تکنولوژی و کیفیت تولید بوده و دوام را تضمین می نماید. قیمت جرثقیل با برند های معتبری چون KITO محصول ژاپن می تواند تا چند برابر بالاتر از نمونه های چینی موجود در بازار باشد.

تناژ و ظرفیت وزنی از دیگر فاکتور های مهم و تاثیر گذار بر روی قیمت انواع جرثقیل سقفی اهم از زنجیری و سیم بکسلی باشند. نوع اتصال قلابی یا ترولی سقفی نیز که در مورد جرثقیل های دو کاره و چند کاره مطرح است از دیگر فاکتور های تاثیر گذار بر روی قیمت این محصول صنعتی محسوب می شود. دارا بودن سرتیفیکت و ضمانت خدمات پس از فروش از دیگر فاکتور های تاثیر گذار بر روی قیمت chain hoist محسوب می شود.

معرفی برند های معتبر تولید کننده

در بازار آسیا، شرکت‌های WKTO (چین)، Hitachi (ژاپن) و Kito (ژاپن) با ارائه محصولات باکیفیت و قیمت رقابتی، سهم قابل‌ توجهی از بازار جرثقیل‌های زنجیری را به خود اختصاص داده‌اند. برندهایی مانند Kito با مدل‌های ER2 و Hitachi با سری Liftlux، ترکیبی از فناوری‌های روز و قطعات با طول عمر بالا را ارائه می‌کنند. این تولیدکنندگان، گزینه‌های مناسبی برای صنایعی هستند که به دنبال تعادل بین کیفیت و هزینه‌های سرمایه‌گذاری می‌گردند.

در سطح جهانی، شرکت‌هایی مانند Konecranes (فنلاند)، Demag (آلمان) و Columbus McKinnon (آمریکا) به عنوان پیشگامان تولید جرثقیل‌های سقفی زنجیری شناخته می‌شوند. این برندها با بهره‌گیری از فناوری‌های پیشرفته و استانداردهای ایمنی اروپایی (CE)، محصولاتی با دوام بالا، بازدهی مناسب و قابلیت کنترل دقیق ارائه می‌دهند. مدل‌هایی مانند Demag DC-chain hoist و Konecranes CXT به دلیل طراحی جمع‌ و جور، مکانیزم حرکتی روان و سیستم‌های حفاظت بار اضافه، در صنایع سنگین و خطوط تولید پرکاربرد هستند.

انتخاب گرید و سایز زنجیر برای جرثقیل‌ های زنجیری

گرید زنجیر در جرثقیل‌ های زنجیری بر اساس استاندارد ISO 3077 تعیین می‌شود که مهم‌ترین آنها گرید های G30، G43، G70 و G80 هستند. گرید G80 به عنوان پرکاربردترین نوع در جرثقیل‌های صنعتی شناخته می‌شود که دارای حداقل استحکام کششی 800 مگاپاسکال و تنش تسلیم 640 مگاپاسکال است. سایز زنجیرها معمولاً بین 6 تا 32 میلی‌متر متغیر بوده و انتخاب آن بر اساس فرمول WLL = (0.25 × MBL) انجام می‌پذیرد، که در آن WLL بار مجاز کارکرد و MBL حداقل مقاومت شکست زنجیر است. برای مثال، زنجیر فولادی G80 با سایز 10mm دارای بار مجاز حدود 2 تن و مقاومت شکست 8 تن می‌باشد.

در انتخاب سایز زنجیر باید پارامترهای مهمی مانند ضریب ایمنی (حداقل 4:1)، زاویه انحراف زنجیر (تأثیر مستقیم بر بار مؤثر) و شرایط محیطی (دما، رطوبت، مواد شیمیایی) در نظر گرفته شود. استاندارد ASME B30.9 حداقل ضخامت مجاز زنجیرها را بر اساس سایز تعیین کرده است – برای نمونه زنجیر 10mm باید حداقل 5mm ضخامت دیواره داشته باشد. زنجیرهای با گرید بالاتر مانند G100 (با استحکام 1000 مگاپاسکال) برای کاربردهای خاص با بارهای ضربه‌ای یا دینامیکی سنگین توصیه می‌شوند. تست‌های غیرمخرب (NDT) مانند ذرات مغناطیسی (MPI) و اولتراسونیک (UT)برای اطمینان از کیفیت زنجیرها الزامی هستند.
