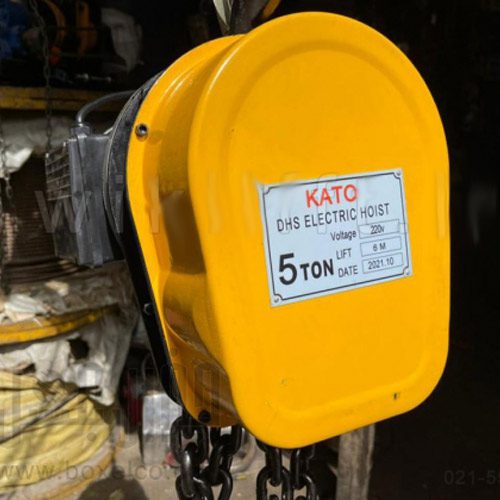

جرثقیل سقفی تکفاز 5 تن کاتو KATO

مشخصات فنی و عددی جرثقیل برقی تکفاز 5 تن کاتو

جرثقیل برقی تکفاز 5 تن کاتو (KATO 5 Ton Single Phase Electric Chain Hoist) یکی از مدل های خاص و سنگین وزن در میان تجهیزات لیفتینگ تکفاز است که برای کاربری های صنعتی با محدودیت برق سه فاز طراحی شده است. این مدل مجهز به موتور الکتریکی با توان حدود 3.5 تا 4 کیلووات و ولتاژ 220 ولت AC تکفاز می باشد که با بهره گیری از سیستم خنک کننده و کلاس حرارتی F امکان کارکرد پایدار در شیفت های طولانی را فراهم می کند. سرعت بالابری معمولی در این ظرفیت بین 2.5 تا 3 متر بر دقیقه است. این جرثقیل سقفی از زنجیر بار آلیاژی گرید G80 با قطر تقریبی 11.2 میلی متر استفاده می کند و به صورت دو رشته (Double Fall) اجرا می شود تا تقسیم بار به صورت متقارن انجام شود. ارتفاع لیفتینگ استاندارد این مدل معمولاً 3 یا 6 متر است و امکان افزایش آن به صورت سفارشی وجود دارد.

از نظر سیستم ایمنی، جرثقیل برقی 5 تن کاتو به ترمز مغناطیسی DC، محدودکننده بار (Overload Limiter) و کلید قطع اضطراری مجهز است. قلاب بار و قلاب سقفی هر دو از فولاد فورج شده با ضریب ایمنی 4:1 ساخته شده اند و دارای قفل ایمنی ضد رها شدن می باشند. بدنه دستگاه از آلیاژ آلومینیوم یا چدن صنعتی تولید می شود و دارای روکش مقاوم در برابر زنگ زدگی و ضربه است. طراحی این مدل با وجود توان بالا، جمع و جور بوده و برای نصب بر روی کالسکه های دستی یا برقی سقفی مناسب است. به دلیل ساختار تقویت شده، این جرثقیل در صنایعی نظیر کارگاه های فلزکاری، سوله سازی، کشاورزی سنگین، و پروژه های ساختمانی بدون برق صنعتی کاربرد دارد.

مقایسه مزایا و معایب جرثقیل تکفاز و سه فاز

جرثقیل های سقفی برقی تکفاز و سه فاز از نظر ساختار و کاربرد تفاوت های اساسی دارند که انتخاب میان آن ها به نیاز پروژه و شرایط برق رسانی بستگی دارد. مدل های تکفاز معمولاً برای ظرفیت های سبک تر و کاربری های غیر صنعتی طراحی شده اند و در مکان هایی که برق سه فاز در دسترس نیست، بهترین گزینه به شمار می روند. در مقابل، مدل های سه فاز با قدرت بیشتر، برای جابجایی بارهای سنگین و استفاده های مداوم در خطوط تولید و صنایع سنگین کاربرد دارند. جرثقیل های سه فاز از نظر دوام، سرعت عملکرد و بازده انرژی بالاتر هستند اما نیاز به زیرساخت صنعتی برق دارند. در حالی که جرثقیل های تکفاز با محدودیت در ارتفاع لیفتینگ و توان خروجی مواجه اند ولی نصب و نگهداری ساده تری دارند.

خرید جرثقیل زنجیری

طول، سایز و گرید زنجیر بار جرثقیل برقی تکفاز 5 پنج تن

زنجیر بار مورد استفاده در جرثقیل برقی تکفاز ۵ تن معمولاً از نوع فولاد آلیاژی گرید G80 یا G100 می باشد که مطابق با استانداردهای بین المللی DIN 5684 و ISO 3076 تولید می شود. سایز این زنجیر معمولاً بین 11.2 تا 12 میلی متر بوده و با توجه به طراحی جرثقیل به صورت دو رشته ای (Double Fall) به کار گرفته می شود تا تقسیم بار یکنواخت و ایمن تری حاصل شود. طول استاندارد زنجیر برای ارتفاع لیفتینگ ۳ تا ۶ متر در این ظرفیت بین ۷ تا ۱۵ متر در هر رشته متغیر است. حد بار مجاز کاری (WLL) برای هر رشته زنجیر در این سایز معمولاً حدود ۲.۵ تا ۳.۲ تن است که در سیستم دو رشته به ۵ تا ۶.۴ تن افزایش می یابد.

حد بار گسست یا MBL (Minimum Breaking Load) برای زنجیر بار جرثقیل های پنج ۵ تن تکفاز کاتو معمولاً سه تا چهار برابر WLL تعریف می شود و در حدود ۱۵ تا ۲۰ تن برآورد می گردد. این زنجیرها تحت عملیات حرارتی (Tempering and Quenching) و با آبکاری مشکی فسفاته یا گالوانیزه گرم پوشش دهی می شوند تا مقاومت سطحی آن ها در برابر خوردگی، رطوبت، و ساییدگی افزایش یابد. همچنین سختی سطحی این زنجیرها معمولاً در محدوده 38 تا 45 HRC است که تعادل مناسبی میان انعطاف و استحکام فراهم می کند. پوشش و ساختار این زنجیر باعث افزایش عمر مفید آن در شرایط کارگاهی سخت و جلوگیری از فرسایش زودرس در برابر بارهای مکرر می شود.
